您的位置：櫟鑫閥門 >> 產品展示 >> 調節閥 >> ZJSF（H）氣動薄膜三通分（合）流調節閥
| 閥體形式 | 三通鑄造球型閥 | ||||||||
| 閥體材質 | ZG230-450 ZG1Cr18Ni9 | ||||||||
| 公稱通徑 | DN20-DN300 | ||||||||
| 公稱壓力 | PN1.6 2.5 4.0 6.4 10.0MPa ANSI 150 300 600LB JIS 10K 20K 30K 40K | ||||||||
| 連接形式 | 法蘭：FF RF RTJ 等焊接： SW BW | ||||||||
| 結構長度 | 符合 IEC534 | ||||||||
| 閥蓋型式 | 常溫型 高溫型 波紋管 密封型 低溫型 | ||||||||
| 填料 | 聚四氟乙烯 柔性石墨等 | ||||||||
| 密封墊 | 金屬夾石墨密封墊 四氟乙烯墊等 | ||||||||
| 閥內部分 | |||||||||
| 閥芯型式 | 雙閥芯上下導向型 | ||||||||
| 流量特性 | 線性 等百分比 | ||||||||
| 內件材質 | 1Cr18NiTi 1Cr18Ni9Ti+PTFE | ||||||||
| 執行機構 | |||||||||
| 電動 | PSL系列 3810L系列 | ||||||||

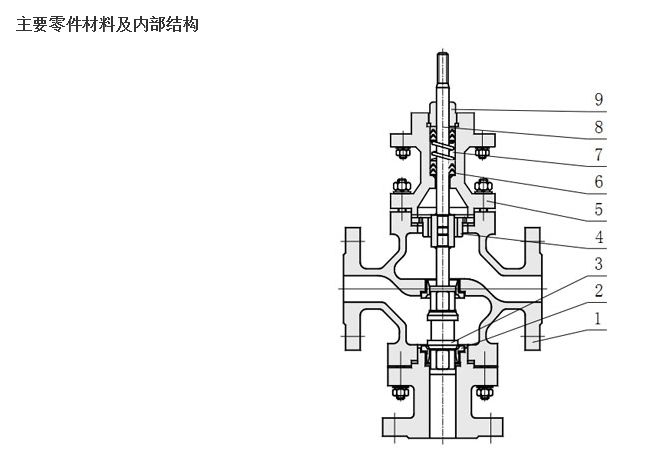

| 本體材質為碳鋼 | ||||||||
| 1 | 閥體 | WCB | LCB | WC9 | ||||
| 2 | 閥座 | 304 | 304 | 304 | ||||
| 3 | 閥芯 | 304 | 304 | 304 | ||||
| 4 | 導向套 | 304 | 304 | 304 | ||||
| 5 | 閥蓋 | WCB | LCB | WC9 | ||||
| 6 | 閥桿 | 304 | 304 | 304 | ||||
| 7 | 填料 | PTFE/柔性石墨 | ||||||
| 8 | 彈簧 | 65Mn | ||||||
| 9 | 螺母 | 304 | 304 | 304 | ||||
| 本體材質為不碳鋼 | ||||||||
| 1 | 閥體 | CF8 | CF8M | CF3M | ||||
| 2 | 閥座 | 304 | 316 | 316L | ||||
| 3 | 閥芯 | 304 | 316 | 316L | ||||
| 4 | 導向套 | 304 | 316 | 316L | ||||
| 5 | 閥蓋 | CF8 | CF8M | CF3M | ||||
| 6 | 閥桿 | 304 | 316 | 316M | ||||
| 7 | 填料 | PTFE/柔性石墨 | ||||||
| 8 | 彈簧 | 65Mn | ||||||
| 9 | 螺母 | 316 | 316 | 316L | ||||
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 額定流量系數KV | 合流 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | |
| 分流 | 80 | 135 | 210 | 340 | 535 | ||||||||
| 額定行程 | 16 | 25 | 40 | 60 | |||||||||
| 膜片有效面積Ae（cm2） | 280 | 400 | 600 | 1000 | |||||||||
| 公稱壓力PN（MPa） | 1.6 2.5 4.0 6.4 10.0 | ||||||||||||
| 固有流量特性 | 直線 等百分比 | ||||||||||||
| 固有可調比R | 30:01:00 | ||||||||||||
| 信號范圍Pr（KPa） | 200-100、40-200、60-100、80-240 | ||||||||||||
| 氣源壓力Ps（KPa） | 0.14、0.25、0.28、0.40 | ||||||||||||
| 允許壓差△P（KPa） | 0.93 | 0.86 | 0.75 | 0.48 | 0.31 | 0.277 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 | ||
| 序號 | 項目 | 性能指標 | |||||||
| 不帶定位器 | 帶定位器 | ||||||||
| 1 | 基本誤差≤（%） | ±5 | ±1 | ||||||
| 2 | 回差≤（%） | 3 | 1 | ||||||
| 3 | 死區≤（%） | 3 | 0.4 | ||||||
| 4 | 始終點偏差≤（%） | 始點（%） | ±5 | ||||||
| 終點（%） | ±2.5 | ±1 | |||||||
| 5 | 額定行程偏差（%） | 2.5 | |||||||
| 6 | 允許泄漏量（1/h） | 10-3×閥額定容量 | |||||||
| 7 | 額定流量系數偏差（%） | ±10 | |||||||
| 8 | 固有流量特性 | 符合 IEC534-1 和 GB/T13927-2000 中規動的斜率偏差要求 | |||||||
