您的位置:櫟鑫閥門 >> 產品展示 >> 球閥 >> 內螺紋不銹鋼三通球閥

內螺紋不銹鋼三通球閥

內螺紋不銹鋼三通球閥

上一個:內螺紋銅球閥

內螺紋不銹鋼三通球閥--產品特點:



公稱壓力:2.5MPa 適用溫度范圍:-20~232℃~350℃ 適用介質:水、油、氣及某些腐蝕性液體(W.O.G) 螺紋類型:G·NPT.BSPT.BSP.DIN259/2999 1000wog三通不銹鋼球閥,三通球閥,不銹鋼球閥

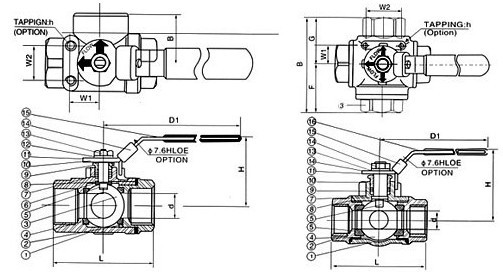

內螺紋不銹鋼三通球閥--主要零件材料





序號 零件名稱 材質
1 閥體 不銹鋼CF8M/CF8
2 閥蓋 不銹鋼CF8M/CF8
3 不銹鋼CF8M/CF8
4 球墊 聚四氟乙烯PTFE
5 閥桿 不銹鋼CF8M/CF8
6 填料 聚四氟乙烯PTFE
7 中口 聚四氟乙烯PTFE
8 大薄片 聚四氟乙烯PTFE
9 壓蓋螺母 不銹鋼CF8M/CF8
10 手柄 不銹鋼CF8M/CF8
11 流向指示牌 ALUMINUM
12 華司 不銹鋼CF8
13 螺帽 不銹鋼CF8
14 鎖定裝置 不銹鋼CF8
15 皮套 塑料
16 盲蓋 不銹鋼CF8M/CF8





L型主要尺寸、單位mm





SIZE d L H D1 B W1 W2 h 重量WT(g)
1/2″ 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
3/4″ 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
1″ 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
11/4″ 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
11/2″ 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
2″ 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450





Z T型主要尺寸、單位mm





SIZE d L H D1 B F G W1 W2 h 重量WT(g)
1/2″ 12.7 75 59 126 71.0 335 375 22.4 35.0 10-24UNC 550
3/4″ 16 85 64 126 81.5 390 425 22.4 35.0 10-24UNC 725
1″ 20 100 80 145 102.0 505 515 22.4 35.0 10-24UNC 1000
11/4″ 25 115 90 145 108.5 510 575 25.4 38.1 10-24UNC 2000
11/2″ 32 125 96 204 121.0 580 630 25.4 38.1 1/4-20UNC 3000
2″ 38.1 148 106 204 138.5 655 730 25.4 38.1 1/4-20UNC 4650
