Z61Y美標高壓電站閘閥適用于ANSI Class 1500-3500,工作溫度:-29--570℃的石油、化工、火力電站等各種工況的管路上,切斷或接通介質。適用介質為“水、蒸汽、油品等”。操作方式有“手動、齒輪動、電動等”。
主要零件材質:
零件名稱 |
材料牌號 |
|||
閥體 |
WCB |
WC1 |
WC6 |
WC9 |
閘板 |
WCB |
WC1 |
WC6 |
WC9 |
閥蓋 |
A105 |
A182 F1 |
A182 F11 |
A182 F22 |
WCB |
WC1 |
WC6 |
WC9 |
|
閥座 |
A105 |
15CrMoVA |
12Cr1Mo1VA |
12Cr1MoVA |
閥桿 |
A182 F6 |
A182 F6 |
A182 F304 |
A182 F304 |
填料 |
增強柔性石墨 |
|||
支架 |
WCB |
WCB |
WCB |
WCB |
WC1 |
WC6 |
WC9 |
||
密封環 |
S軟鋼(增強柔性石墨) |
A182 F304 |
A182 F304 |
|
閥桿螺母 |
ZCuAl10Fe3或A439 D2 |

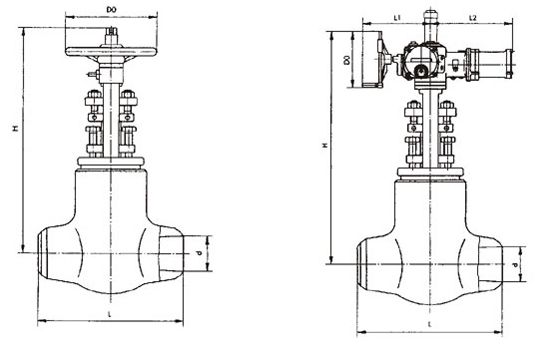

外形及連接尺寸:
規格 |
公稱通徑 |
外形尺寸和連接尺寸 |
重量 |
||||
NPS |
DN |
d |
L |
H |
D0 |
||
Z61Y |
1/2 |
15 |
10 |
216/- |
322 |
200 |
10.5 |
3/4 |
20 |
13 |
219/- |
322 |
200 |
11.2 |
|
1 |
25 |
19 |
254/140 |
322 |
200 |
11.8 |
|
11/4 |
32 |
24 |
279/163 |
378 |
250 |
18.0 |
|
11/2 |
40 |
29 |
305/179 |
414 |
250 |
22.0 |
|
2 |
50 |
36.5 |
368/216 |
495 |
300 |
44.0 |
|
21/2 |
65 |
56 |
419/254 |
671 |
300 |
48 |
|
3 |
80 |
64 |
470/305 |
692 |
300 |
58 |
|
4 |
100 |
84 |
546/406 |
790 |
350 |
98 |
|
5 |
125 |
100 |
673/483 |
875 |
350 |
128 |
|
6 |
150 |
126 |
705/559 |
1055 |
400 |
215 |
|
8 |
200 |
158 |
832/711 |
1148 |
400 |
387 |
規格 |
公稱通徑 |
外形尺寸和連接尺寸 |
重量 |
||||
NPS |
DN |
d |
L |
H |
D0 |
||
Z61Y |
1/2 |
15 |
10 |
264/- |
322 |
200 |
13 |
3/4 |
20 |
13 |
273/- |
322 |
200 |
12.7 |
|
1 |
25 |
19 |
308/186 |
322 |
200 |
12.5 |
|
11/4 |
32 |
24 |
349/232 |
378 |
250 |
21.8 |
|
11/2 |
40 |
29 |
384/232 |
414 |
250 |
29.3 |
|
2 |
50 |
36.5 |
451/279 |
495 |
300 |
55.4 |
|
21/2 |
65 |
46 |
508/330 |
639 |
300 |
70 |
|
3 |
80 |
54 |
587/368 |
680 |
300 |
90 |
|
4 |
100 |
70 |
671/457 |
805 |
350 |
142 |
|
5 |
125 |
86 |
794/533 |
965 |
350 |
191 |
|
6 |
150 |
104 |
914/610 |
1070 |
400 |
339 |
|
8 |
200 |
122 |
1022/762 |
1270 |
400 |
524 |
