您的位置:櫟鑫閥門 >> 產品展示 >> 調節閥 >> T961Y型電動防爆型給水調節閥

T961Y型電動防爆型給水調節閥

T961Y型電動防爆型給水調節閥

調節閥又名控制閥,在工業自動化過程控制領域中,通過接受調節控制單元輸出的控制信號,借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一般由執行機構和閥門組成。如果按行程特點,調節閥可分為直行程和角行程;按其所配執行機構使用的動力,按其在功能和特性分為線性特性,等百分比特性及拋物線特性三種。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。英文命c(diǎn)ontrol valve,調節閥常用分類:氣動調節閥、電動調節閥、液動調節閥、自力式調節閥。

在現代化工廠的自動控制中,調節閥起著十分重要的作用,這些工廠的生產取決于流動著的介質真確分配和控制。這些控制無論是能量的交換,壓力的降低或者是簡單地容器加料,都需要某些最終控制元件去完成。最終控制元件可以認為是自動控制的“體力”。在調節器的低能量級和執行流動流體控制所需的高能級功能之間,最終控制元件完成了必要的功率放大作用。

按用途和作用、主要參數、壓力、介質工作溫度、特殊用途(即特殊、專用閥)、驅動能源、結構等方式進行了分類,其中最常用的分類是按結構將調節閥分為九個大類,6種為直行程,3種為角行程



電動給水調節閥T961Y三種注量特效的意義如下:

1.   等百分比特性(對數)

等百分比特性的相對行程和相對流量不成直線關系,在行程的每一點上單位行程變化所引起的流量的變化與此點的流量成正比,流量變化的百分比是相等的。所以它的優點是流量小時,流量變化小,流量大時,流量變化大,也就是在不同開度上,具有相同的調節精度。

2.   線性特性(線性)

線性特性的相對行程和相對流量成直線關系。單位行程的變化所引起的流量變化是不變的。流量大時,流量相對值變化小,流量小時,則流量相對值變化大。

3.   拋物線特性

流量按行程的二方成比例變化,大體具有線性和等百分比特性的中間特性。從上述三種特性的分析可以看出,就其調節性能上講,以等百分比為最優,其調節穩定,調節性能好。而拋物線特性又比線性特性的調節性能好,可根據使用場合的要求不同,挑選在其中任何一種流量特性。







產品詳細信息

T961Y-20電動調節閥



產品介紹
T961Y-200電動調節閥主要用于減溫減壓裝置,調節減溫水量,同時也廣泛用于各種鍋爐給水管道,供調節流量之用。
在調節閥前后壓差為某一定值時,通過改變介質流過調節閥的流通面積,從而改變流量。流通面積的變化是通過執行機構操作閥桿,使閥瓣和閥座(或套筒)產生相對行程(或相對轉角)來形成。
T961Y-200電動調節閥主要零件材料
零件名稱 材料
閥體 2G251
閥座 2Cr13
閥瓣 2Cr13
壓套 2G251
閥蓋 WCB






 T961Y-200電動調節閥性能參數



型號 公稱通徑
(mm)
流通能力(設計CV) 設計壓差?P(Mpa) 最大流量
(t/h)
介質 溫度
≤℃
工作行程
(mm)
流量特性
T61Y-100
T61Y-100
20 0.1 0.4 0.63 1.0 1.6 1 2 3 4 5 4.3 250 10 線性  等百分比
T61Y-200 65 15 2.5 45 40 等百分比
T61Y-200 32 1.6 4 6.3     0.5 1 1.5 2 2.5 17 16 等百分比
HF_T61Y-200 32 2.9 2.5 5.5 等百分比

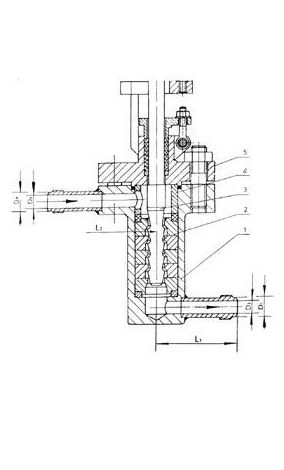

T961Y-200電動調節閥外形尺寸



公稱壓力(Mpa) 通徑 L L1 L2 H D1 D2 電動執行器 備注
10.0 20 460 118 160 870 28 20 SKZ-310C
20.0 32 530 136 163 950 42 32 SKZ-410C
50 530 136 163 970 62 50 SKZ-410C
65 530 136 163 981 76 65 SKZ-410BC



HF.T961Y -200電動調節閥外觀尺寸



公稱壓力
(MPA)
通徑
(mm)
L L1 L2 H D1 D2 電動執行器 備注
20.0 32 196 136 163 446 42 32 SKJ-410C
