ZAZX(Q)型 電動三通分(合)流調節閥

ZAZX(Q)型 電動三通分(合)流調節閥

ZAZQ(X)型電動三通合流(分流)調節閥有合流和分流兩種形式,由DKZ電動執行機構和三通合流或三通分流調節閥組成,以電源為動力,接受統一的標準型號0~10mADC或4~20牛ADC驅使閥門開度與此操作信號相對應。合流閥的作用是將兩種流體合成第三種流體,分流閥是將一種流體分成兩路流體。分流合流閥只能對應選用,但當DN≤80時,合流閥可用于分流場合??商娲鷥膳_單、雙座調節閥、節省投資,占據空間小。三通調節閥通常用于熱交換器的兩種介質調節,及簡單的配比調節。

主要技術參數



公稱通徑
mm
合流 25 32 40 50 65 80 100 125 150 200 250 300
分流           80 100 125 150 200 250 300
額定流量
系數Kv
合流 8.5 13 21 34 52 85 135 210 340 535 800 1260
分流           85 135 210 340 535 800 1260
公稱壓力Mpa 1.6,4.0,6.4
流量特性 直線
執行
機構
II型 DKZ-310 DKZ-310 DKZ-410 DKZ-410 DKZ-510
III型 DKZ-310C DKZ-310C DKZ-410C DKZ-410C DKZ-510C
出抽推力(N) 4000 4000 6400 6400 16000
行程mm 16 25 40 60 100
允許壓差(Mpa) 1.6 1.0 2.5 1.6 1.5 1.0 0.65 0.4 0.3 0.16 0.26 0.18
上閥蓋型式 普通式(常溫型) 熱片式(中溫型)
介質溫度℃ -20~+200,-40~+250(常溫型),-40~+450(中溫型)
可調比 R30:1
法蘭標準 按JB79-59
輸入阻抗 II型:200Ω    III型:250Ω
出廠狀態 電開(對上閥座而言,如需電關,訂貨時應注明



主要技術性能指標



項目 指標值
基本誤差% ±3.5
回差% ≤2.5
死區% ≤3.0
始終點偏差% 電開、電關 ±2.5
額定行程偏差% ±2.5
允許泄漏量L/h ≤1*10-3*閥額定容量

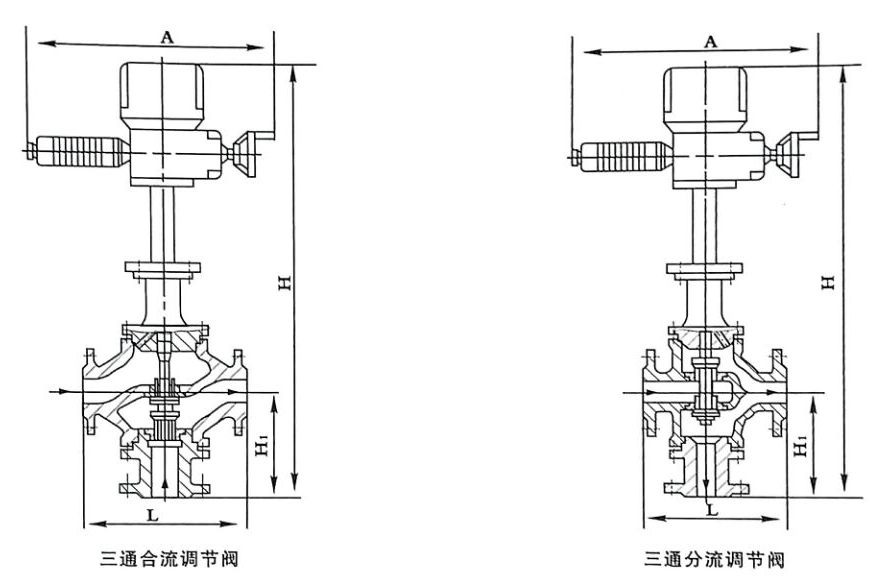

公稱
通徑
A L H H1
分流 合流 PN PN PN 分流 合流 PN PN PN PN PN PN
    1.6 4.0 6.4 普通型 熱片型 普通型 熱片型 1.6 4.0 6.4 1.6 4 6.4
25 520 490 185 190 200     715 865       140 150 160
32 520 490 200 210 210     721 871       150 160 170
40 520 490 220 230 235     733 883       160 170 180
50 520 490 250 255 265     748 898       180 190 200
65 520 520 275 285 295     839 999       200 220 220
80 520 520 300 310 320 872 1032 842 1002 225 250 265 210 230 240
100 520 520 350 355 370 896 1056 846 1006 245 275 285 220 250 260
125 520 520 410 425 440 947 1162 897 1112 285 320 325 260 300 300
150 520 520 450 460 475 947 1162 897 1112 305 340 340 280 320 320
200 520 520 550 560 570 965 1180 905 1120 350 400 410 320 380 380
250 520 520 670 740 750
300 520 520 770 805 820






訂貨須知:訂貨

時請?zhí)顚憽兑?guī)格書》或注明一下內容:
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件,說明附件型號
10.是否有其他特殊要求
