ZDLP型 電子式電動調節閥

ZDLP型 電子式電動調節閥

ZDLP、ZDLN型電子式電動單座、套筒調節閥,接受調節儀表傳來的直流電流信號,改變被調介質流量,使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。

本系列產品公稱通徑由20至300mm,公稱壓力有1.6/4.0/6.4MPa,接受信號為0~10mA.DC或4~20mA.DC,使用溫度范圍有40℃~~50℃。其中電動單座調節閥適用于壓差較小,介質年度較大或稍有顆粒雜質場合;電動套筒調節閥適用于壓差較大且泄漏較大的場合。
公稱通徑DN(mm)
閥底直徑DN
20 25 32 40 50 65 80 100 125 150 200 250 300
10 12 15 20
額定流量系數Kv 直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
額定行程L(mm) 10 16 25 40 60 100
公稱壓力PN(Mpa) 1.6/4.0/6.4

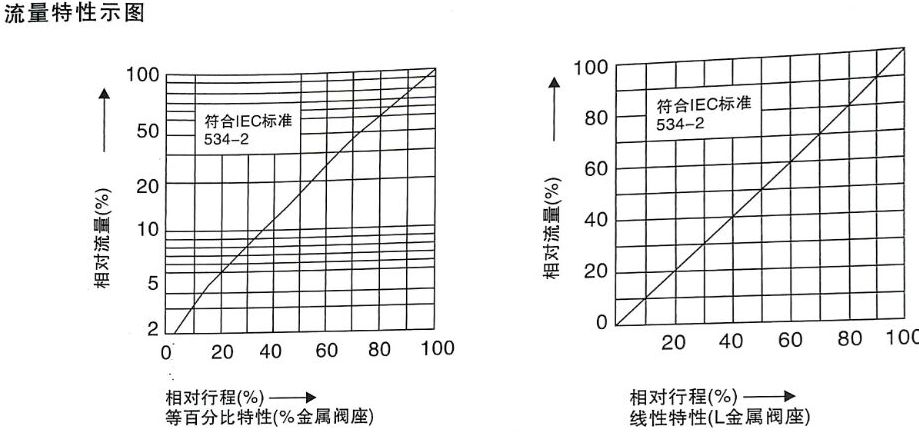

固有流量特性 直線、等百分比
固有可調比R 50:1
允許泄漏量 單座 硬密封:IV級、軟密封:IV級
套筒 硬密封:IV級、軟密封:IV級
工作溫度t(℃) -20~200、-40~250、-40~450、-60~450
信號范圍(DC) 0~10mA、4~20mA、1~5V、0~10V
電源電壓 220V、500Hz
作用方式 電開式、電關式
信號故障時閥狀態 全開、開關、保位
注:本產品性能指標貫徹GB/T4213-92








零件名稱 材料
閥體、閥蓋 HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯 1Cr18Ni9T、司鈦萊合金堆焊、增強聚四氫乙烯
填料 聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套 2Cr13
墊片 橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片

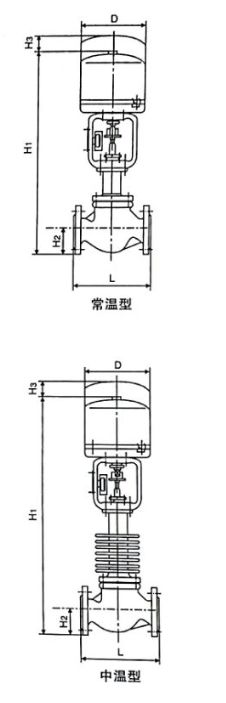

公稱通徑DN(mm)   20 25 32 40 50 65 80 100 125 150 200 250 300
法蘭距離L PN16 181 184 205 222 254 276 298 352 420 451 600 680 850
PN40  194 197 210 235 267 292 317 368 420 473 615 680 850
PN64 206 210 220 251 286 311 337 394 450 508 650 690 800
常溫型閥蓋H1 PN16 756 781 803 928 945 1260 1270 1294 1515 1540 1565 1816 2180
PN40  766 791 813 938 955 1260 1270 13.29 1545 1560 1605 1892 2130
PN64 773 803 833 965 100 1280 1300 1338 1575 1620 1675 1936 2202
中溫型閥蓋H1 PN16 956 981 1003 1128 1145 1510 1520 1544 1835 1860 1885 2166 2530
PN40  966 991 1013 1138 1155 1510 1520 1579 1865 1880 1925 2245 2480
PN64 973 1003 1033 1165 1200 1530 1550 1588 1895 1940 1995 22586 2550
∅D 225 257 310
H2 PN16 53 58 68 73 80 90 98 108 123 140 168 203 230
PN40  53 58 68 73 80 90 98 115 135 150 188 223 255
PN64 63 68 75 83 88 100 105 125 148 170 203 235 265
H3 87 90
法蘭標準 GB:1.6/2.5/4.0/6.4MPa     ANSI:150/300/600Lb   JIS:10K、20K、30K
注:本產品性能貫徹GB/T4213-92
