ZZYP型 自力式壓力調節閥

ZZYP型 自力式壓力調節閥

ZZY型自力式壓力調節閥是不需要任何外加能源,利用被調介質自身能量而實現自動調節的執行器產品。該產品最大特點,能在無電、無氣的場所工作,同時又節約了能源,壓力設定值在運行中可隨意調整。采用快開流量特征,動作靈敏、密封性能好,因而他廣泛應用于室友、化工、店里、冶金、視頻、輕紡、機械制造與居民建筑樓群等各種工業設備中各種氣體、液體及蒸汽介質減壓、穩壓(用于閥后調節),或泄壓、持壓(用于閥前調節)的自動控制。附設冷凝器可在≤350℃溫度下使用。

主要技術參數



公稱通徑mm 15       20 25       32 40       50 65       80 100    125 150    200 250    300
額定流量系數Kv 3.2       5 8      12.5 20       32 50       80 125    190 280    420 500    710
公稱壓力Mpa 1.6/4.0/6.4
壓力設定值范圍Kpa 10~60/20~120/80~250/200~500/450~1000/800~1600/1000~2200/2000~2800
壓力平衡件     波紋管     套筒
最大允許壓差△P(Mpa) PN1.6   1.6   1.5 1.2 1
PN4.0   2   1.5 1.2 1
減壓比       10:1~1:0.8
介質溫度℃ 氣體≤80℃、液體≤140℃、加冷凝器≤200℃
固有流量特性 快開(特性與國外相同)
法蘭連接形式 PN1.6MPa按GB9113.1-2000平面、突面整體鋼制管法蘭,閥體突面
PN4.0MPa按GB9113.2-2000凹凸面整體鋼制管法蘭,閥體凹面整體
執行機構信號接口 M12*1.5、M14*1.5
作用方式 閥前控制(K型),閥后控制(B型)






性能指標



調節精度%   ±10
允許泄漏量L/h 硬密封 單座≤10-4閥的額定容量(IV級),套筒≤10-3閥額定容量(III級)
軟密封 DN15~50          DN65~125 DN150~300
10氣泡/min 20氣泡/min 40氣泡/min

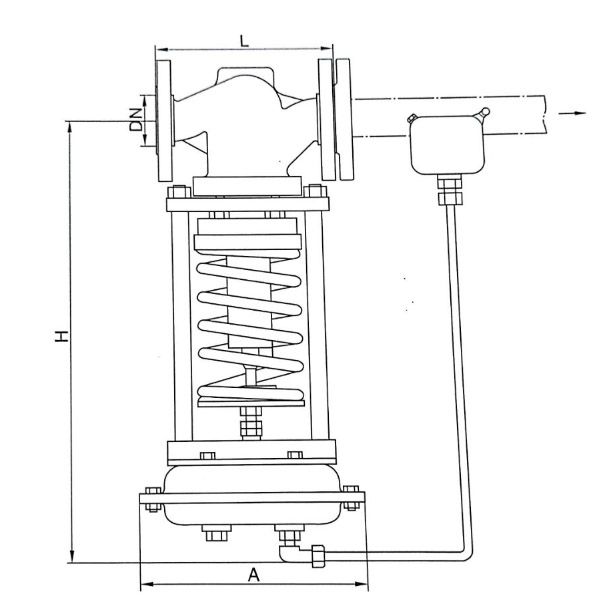

外形尺寸及重量



公稱通徑DNmm 法蘭端面距L 壓力調節范圍Kpa 重量 導壓管接口螺紋
20~120 80~250 200~500 450~1000 800~1600 1000~2800
H H A H A A H H A A H
15 160 475 402 450 234 455 297 430 176 420 158 410 158 26 M12*1.5
M14*1.5
20 160 475 402 450 234 455 297 430 176 420 158 410 158 26
25 160 475 402 450 234 455 297 430 176 420 158 410 158 26
32 180 520 402 495 234 500 297 480 176 470 176 450 158 37
40 200 520 402 495 234 500 297 480 176 470 176 450 158 37
50 230 540 402 510 234 520 297 500 176 470 176 450 158 43
65 290 710 402 680 234 690 297 670 234 650 176 640 176 70
80 310 710 402 680 234 690 297 670 234 650 176 640 176 90
100 350 780 402 750 234 760 297 740 234 650 176 640 176 110
125 400 840 402 790 234 800 297 780 234 740 176 730 176 130
150 480 880 402 860 234 870 297 850 234 740 176 730 176 146
200 600 915 402 870 234 880 297 860 234 860 176 850 176 182
250 730 940 402 890 234 900 297 880 234 860 176 850 176 200
300 850 1000 402 950 234 960 297 940 234 860 176 850 176 260
